Temă de proiect · Aparate electrice · Școala de maiștri electricieni

Echiparea tabloului electric — după schema monofilară din proiect

Primiți schema monofilară a unui tablou electric secundar dintr-un proiect real de execuție (varianta A — T.E. FOIȘOR, varianta B — T.E. GARAJ). Trebuie să identificați aparatele, să verificați alegerea lor după I7-2011 (inclusiv ce lipsește sau e neclar în proiect), să alegeți aparate reale din catalog, să verificați cofretul, să întocmiți fișa tehnologică de echipare și să desenați tabloul echipat.

De studiat înainte: MCB, MCCB, DDR și RCBO · Tipurile de DDR și AFDD · Capacitatea de rupere (tabelul de aparate cu fișe tehnice, §10).

Varianta A — T.E. FOIȘOR

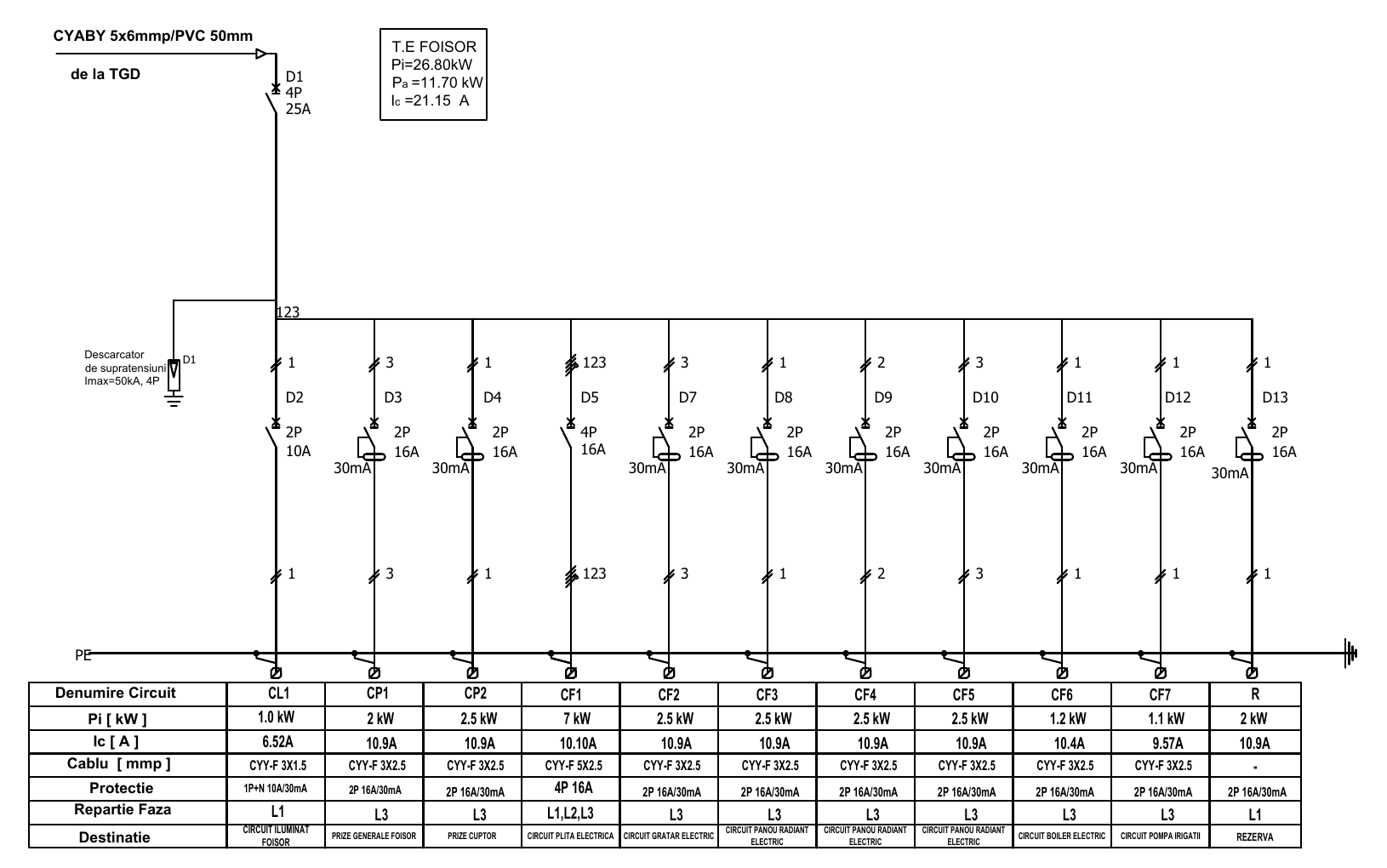

Schema monofilară T.E. FOIȘOR — **Planșa A.** Alimentare CYABY 5×6 mm² de la TGD; Pi = 26,80 kW, Pa = 11,70 kW, Ic = 21,15 A; D1 separator 4P 25 A; D0 SPD tip 1+2, 4P, 50 kA; cofret prevăzut 199 × 254 × 95 mm, IP40.

Circuit	Destinație	Pi [kW]	Ic [A]	Cablu	Protecție (din proiect)	Faza
CL1	Circuit iluminat foișor	1,0	6,52	CYY-F 3×1,5	1P+N 10 A / 30 mA	L1
CP1	Prize generale foișor	2	10,9	CYY-F 3×2,5	2P 16 A / 30 mA	L3
CP2	Prize cuptor	2,5	10,9	CYY-F 3×2,5	2P 16 A / 30 mA	L3
CF1	Circuit plită electrică	7	10,10	CYY-F 5×2,5	4P 16 A	L1,L2,L3
CF2	Circuit grătar electric	2,5	10,9	CYY-F 3×2,5	2P 16 A / 30 mA	L3
CF3	Circuit panou radiant electric	2,5	10,9	CYY-F 3×2,5	2P 16 A / 30 mA	L3
CF4	Circuit panou radiant electric	2,5	10,9	CYY-F 3×2,5	2P 16 A / 30 mA	L3
CF5	Circuit panou radiant electric	2,5	10,9	CYY-F 3×2,5	2P 16 A / 30 mA	L3
CF6	Circuit boiler electric	1,2	10,4	CYY-F 3×2,5	2P 16 A / 30 mA	L3
CF7	Circuit pompă irigații	1,1	9,57	CYY-F 3×2,5	2P 16 A / 30 mA	L3
R	Rezervă	2	10,9	—	2P 16 A / 30 mA	L1

Varianta B — T.E. GARAJ

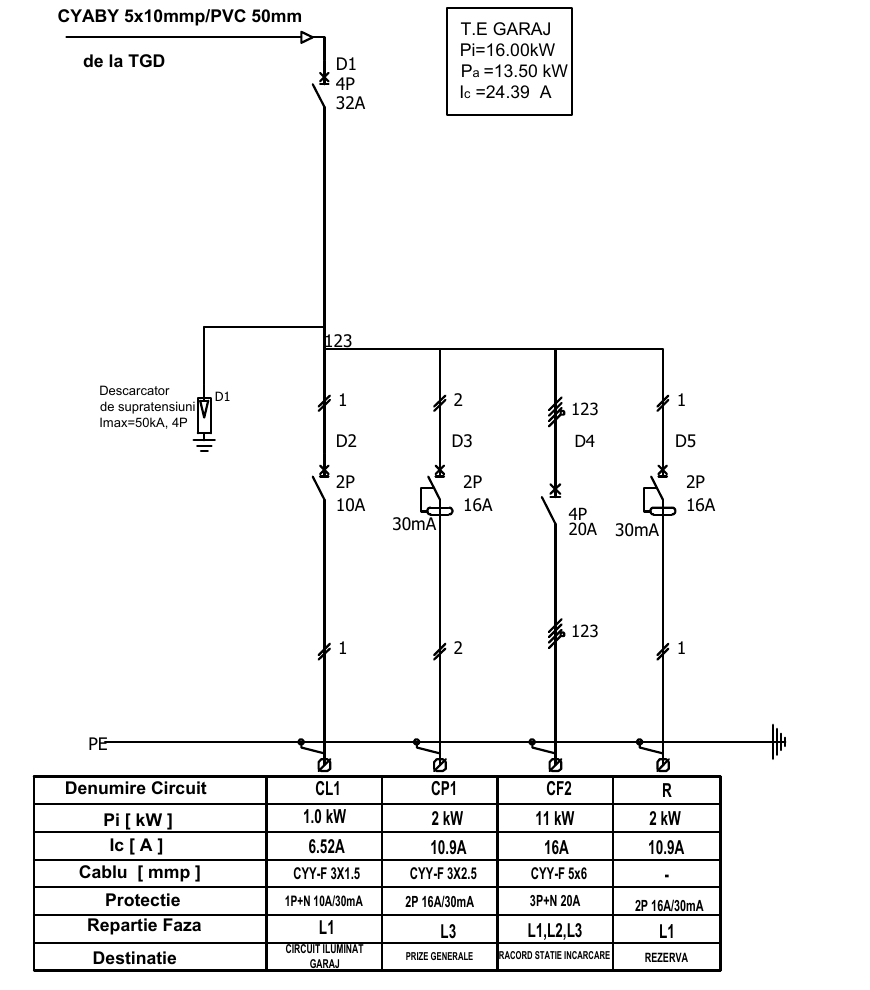

Schema monofilară T.E. GARAJ — **Planșa B.** Alimentare CYABY 5×10 mm² de la TGD; Pi = 16,00 kW, Pa = 13,50 kW, Ic = 24,39 A; D1 separator 4P 32 A; D0 SPD tip 1+2, 4P, 50 kA; cofret prevăzut 130 × 140 × 70 mm, IP40.

Circuit	Destinație	Pi [kW]	Ic [A]	Cablu	Protecție (din proiect)	Faza
CL1	Circuit iluminat garaj	1,0	6,52	CYY-F 3×1,5	1P+N 10 A / 30 mA	L1
CP1	Prize generale	2	10,9	CYY-F 3×2,5	2P 16 A / 30 mA	L3
CF2	Racord stație încărcare	11	16	CYY-F 5×6	3P+N 20 A (/ 30 mA în schemă)	L1,L2,L3
R	Rezervă	2	10,9	—	2P 16 A / 30 mA	L1

Date comune

Rețea TN-S, 230/400 V, 50 Hz. Isc prezumat la TGD: 6 kA (valoare considerată pentru temă). Schemele sunt extrase dintr-un proiect real; unele informații lipsesc sau sunt neclare (curbe, tipuri de DDR, o poziție lipsă, o neconcordanță între schemă și tabel) — găsirea și rezolvarea lor face parte din temă.

Cerințele proiectului

Identificarea aparatelor — pentru fiecare poziție D0 … : denumire, funcție, poli, In, curbă, IΔn și tip, standard. Unde proiectul nu precizează, alegeți și justificați. (Fișa, tabelul A)
Verificarea alegerii — Ic ≤ In ≤ Iz (I7 4.3.2.1.3), Icn ≥ Isc (4.3.5.1), 30 mA unde o cere I7 (4.1.5.2.1, 4.2.2.8, 7.1.3.5), tipul de DDR potrivit receptorului; recalcularea Ic; repartizarea pe faze; cele 5 întrebări din fișă. (Tabelul B)
Alegerea aparatelor din catalog — un singur producător, cod de catalog, module, cofret, pieptene, bare. (Tabelul C)
Calculul modulelor și verificarea cofretului din proiect; propunerea unui cofret potrivit, cu rezervă de 20 %. (Tabelul D)
Fișa tehnologică de echipare și verificările finale conform I7 cap. 8. (Tabelul E)
Desenul tabloului echipat — vedere din față la scară, cu rânduri, poziții, pieptene, bare N/PE, etichete; de mână (A3) sau în Inkscape. (Secțiunea F)

Reguli de amplasare în cofret

Alimentarea sus-stânga: separatorul, apoi SPD-ul, cu legături scurte la bara PE.
Aparatele din aval de un RCCB stau imediat în dreapta lui, alimentate prin pieptene tăiat la lungime.
Circuitele monofazate grupate pe faze, ca să poată fi alimentate prin pieptene 1P.
Rezerva la sfârșitul ultimului rând; conductoarele de plecare nu traversează rândurile.
Un conductor pe bornă la barele N și PE; culori: L1 maro, L2 negru, L3 gri, N albastru, PE galben-verde.

Ce predați

Fișa de lucru completată (tabelele A – E): varianta A — T.E. FOIȘOR (PDF) · varianta B — T.E. GARAJ (PDF) · planșa originală din proiect (PDF A3).
Desenul tabloului echipat (A3/A4 de mână sau SVG/PDF din Inkscape).
Opțional: fotografii ale echipării reale, dacă tema se execută la atelier.

Criteriu	Punctaj
A. Identificarea aparatelor și alegerile justificate	20
B. Verificarea cu I7, Ic recalculat, întrebările	20
C. Lista de aparate cu coduri reale și module corecte	20
D. Module și cofret	10
E. Fișa tehnologică și verificările finale	15
F. Desenul tabloului echipat	15
Total	100

Termen: două săptămâni. Lucru individual; jumătate din grupă primește varianta A, jumătate varianta B.

Bibliografie

Normativ I7-2011: art. 4.1.5.2.1, 4.2.2.8, 4.3.2.1.3, 4.3.5.1, 5.3.3, 5.3.4, 7.1.3.5, 7.22 (completare 2023), cap. 8.
SR EN 60898-1, 61008-1, 61009-1, 62423, 61643-11, 61439-3.
Fișele tehnice: se.com, new.abb.com, hager.com, schrack.com.
Schemele monofilare: extras din proiectul de execuție pus la dispoziție de profesor (planșa „tablouri_exemplu”).
