Fișă de curs · Aparate electrice · Școala de maiștri electricieni

MCB, MCCB, DDR (RCCB) și RCBO — ce sunt și prin ce diferă

Ce sunt întreruptoarele automate modulare (MCB), întreruptoarele în carcasă turnată (MCCB), dispozitivele diferențiale (DDR / RCCB) și întreruptoarele diferențiale combinate (RCBO): cum sunt construite, cum funcționează, ce valori au și unde le cere Normativul I7-2011.

Casetă albastră = prevedere din Normativul I7-2011

1. De ce avem nevoie de mai multe tipuri de aparate

Într-o instalație electrică apar trei categorii de situații periculoase, iar fiecare este tratată de altă funcție de protecție:

Primele două se numesc în I7 supracurenți și sunt tratate de întreruptoarele automate (MCB, MCCB). A treia este tratată de dispozitivele diferențiale (DDR). RCBO este aparatul care le face pe toate trei.

Normativ I7-2011

Art. 4.3.1.1 — conductoarele active ale circuitelor trebuie protejate împotriva supracurenților datorați suprasarcinilor sau scurtcircuitelor; protecția la suprasarcină trebuie coordonată cu cea la scurtcircuit (art. 4.3.6.1 și 4.3.6.2).

Art. 4.3.1.2 — enumeră tipurile de dispozitive: pentru suprasarcină (relee termice, disjunctoare, siguranțe fuzibile), pentru scurtcircuit (disjunctoare cu declanșatoare rapide, siguranțe fuzibile) și pentru ambele (disjunctoare cu relee de supracurent și declanșatoare rapide).

Definiție (cap. 6) — disjunctor (întreruptor automat): aparat de comutație apt de a stabili, suporta și întrerupe curenții în condiții normale ale circuitului, precum și de a stabili, suporta o perioadă specificată și întrerupe curenții în condiții anormale (scurtcircuit etc.).

2. MCB — întreruptorul automat modular (siguranța automată)

MCB (Miniature Circuit Breaker) este întreruptorul automat modular cu montaj pe șină DIN de 35 mm, un modul lățime = 17,5 mm/pol. Se fabrică după SR EN 60898-1 (uz casnic și similar) și protejează circuitul la suprasarcină și la scurtcircuit. Nu detectează curenți de defect spre pământ.

carcasă modulară 17,5 mm 1 2 contact mobil cameră de stingere a arcului electric Declanșator electromagnetic (bobină + armătură) → scurtcircuit, instantaneu Declanșator termic (lamelă bimetalică) → suprasarcină, temporizat mecanism cu zăvorâre manetă I / 0 Curbe de declanșare (SR EN 60898-1) B : 3 … 5 × In C : 5 … 10 × In D : 10 … 20 × In = curentul la care acționează declanșatorul electromagnetic
Fig. 1. Un pol de întreruptor automat modular. Curentul trece prin lamela bimetalică (protecție termică, la suprasarcină) și prin bobina electromagnetică (protecție la scurtcircuit). Oricare dintre ele acționează mecanismul, care deschide contactul; arcul este stins în camera cu plăci feromagnetice.

Cum funcționează

Fotografii — construcția reală a unui MCB

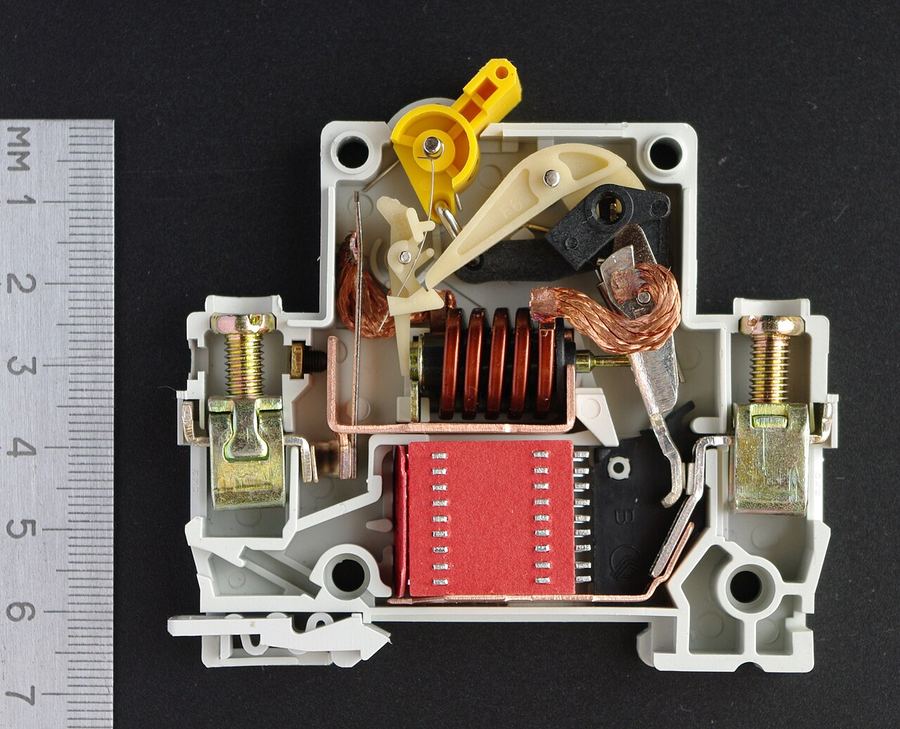

<b>Foto 1.</b> Întreruptor automat modular cu capacul scos, în poziția <b>ÎNCHIS
Foto 1. Întreruptor automat modular cu capacul scos, în poziția ÎNCHIS. Sus: contactul mobil pe pârghia manetei (galben). Centru: bobina declanșatorului electromagnetic cu spire de cupru. Jos-dreapta: lamela bimetalică (bandă lată) și legătura flexibilă. Roșu: camera de stingere cu plăci feromagnetice. Scala în mm arată gabaritul (17,5 mm).

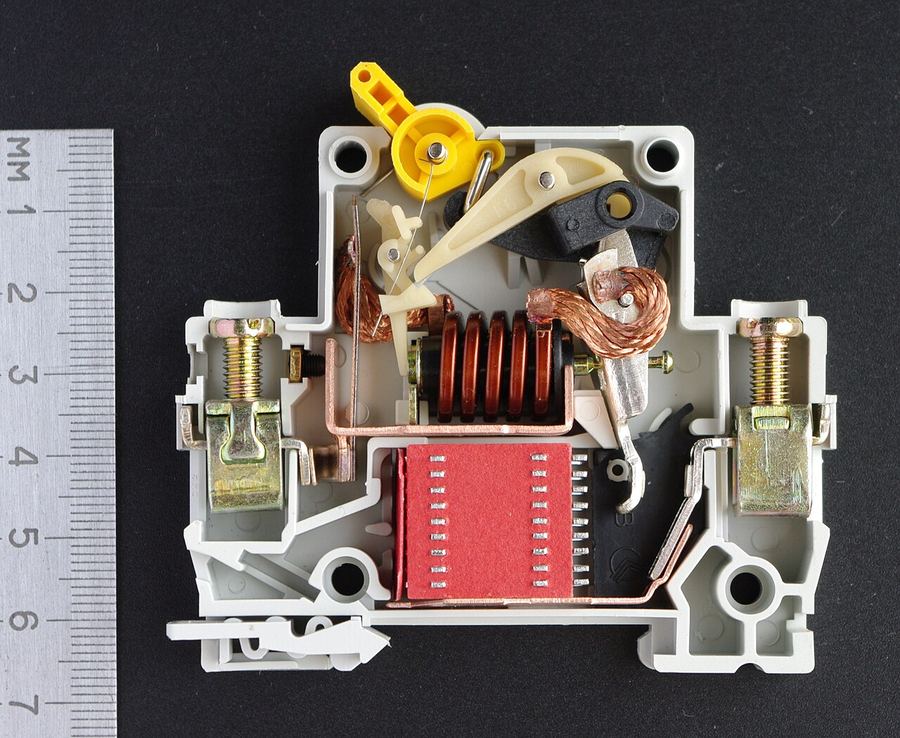

<b>Foto 2.</b> Același aparat în poziția <b>DESCHIS</b>: contactul mobil s-a rid
Foto 2. Același aparat în poziția DESCHIS: contactul mobil s-a ridicat de pe cel fix, arcul rezidual este împins în camera de stingere de câmpul magnetic al buclei de curent.
<b>Foto 3.</b> MCB deschis, cu reperele numerotate:
Foto 3. MCB deschis, cu reperele numerotate:
  1. maneta de acționare
  2. mecanismul cu zăvorâre
  3. contactele (fix și mobil)
  4. bornele de racord
  5. lamela bimetalică (termic)
  6. șurub de calibrare a termicului
  7. bobina electromagnetului (scurtcircuit)
  8. camera de stingere a arcului
Sursa: Wikimedia Commons — File:Circuitbreaker.jpg · autor: Ali@gwc.org.uk · licență: CC BY-SA 2.5

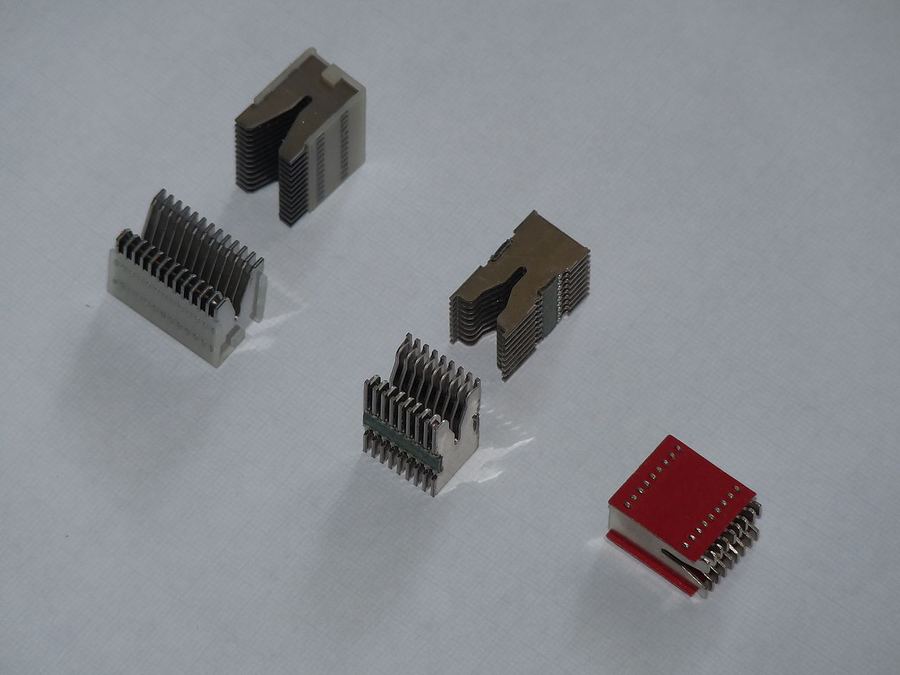

<b>Foto 4.</b> Camera de stingere demontată: pachet de plăci de oțel care fragme
Foto 4. Camera de stingere demontată: pachet de plăci de oțel care fragmentează arcul electric în arcuri scurte înseriate, răcindu-l și stingându-l la trecerea prin zero.
Sursa: Wikimedia Commons — File:Arc_chute_from_MCB.JPG · autor: Dmitry G · licență: CC BY-SA 3.0

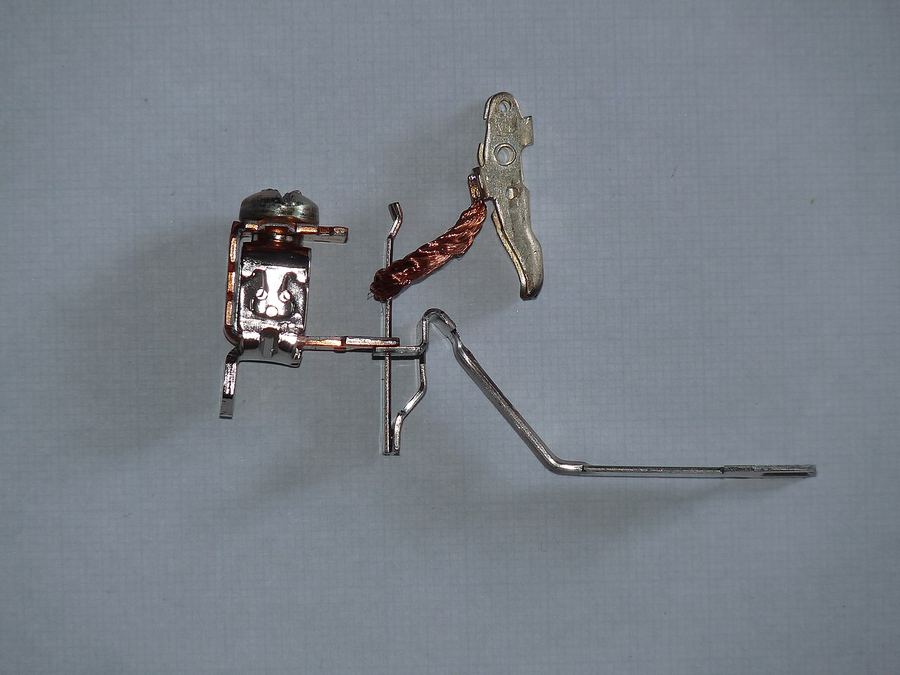

<b>Foto 5.</b> Lamela bimetalică cu cordonul flexibil de cupru. La suprasarcină
Foto 5. Lamela bimetalică cu cordonul flexibil de cupru. La suprasarcină se încălzește și se curbează, acționând clichetul mecanismului; timpul de declanșare scade cu cât supracurentul este mai mare.

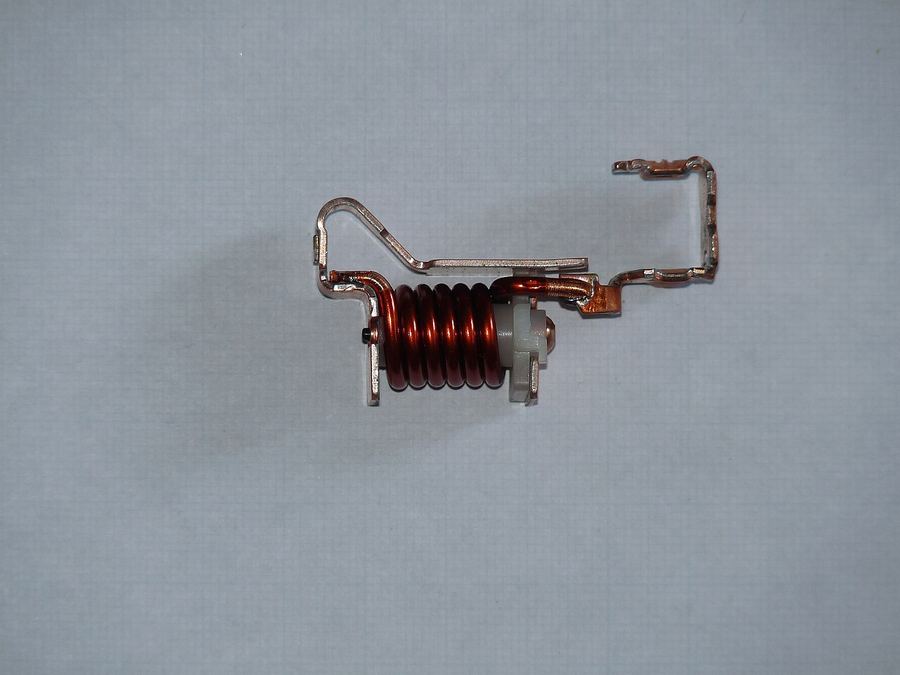

<b>Foto 6.</b> Bobina declanșatorului electromagnetic cu armătura (plunjerul) mo
Foto 6. Bobina declanșatorului electromagnetic cu armătura (plunjerul) mobilă. La 5 … 10 × In (curba C) forța magnetică deschide contactele în câteva milisecunde.

Valori caracteristice

CaracteristicăValori uzuale MCB (SR EN 60898-1)
Curent nominal In6, 10, 13, 16, 20, 25, 32, 40, 50, 63 A (gama completă 0,5 … 125 A)
Capacitate de rupere Icn3, 4,5, 6, 10, 15, 20, 25 kA (uzual 6 kA în locuințe, 10 kA în tablouri generale)
Curbă de declanșareB (circuite de iluminat, prize, cabluri lungi), C (uz general, motoare mici), D (transformatoare, curenți mari de pornire)
Număr de poli1P, 1P+N, 2P, 3P, 3P+N, 4P
Reglajefără reglaje; caracteristica este fixă
Tensiune nominală230/400 V c.a., 50 Hz
Normativ I7-2011

Art. 4.3.2.1.3 — condițiile de coordonare între întreruptorul automat și conductor: Ic ≤ In ≤ Iadm și I2 ≤ 1,45·Iadm, unde Ic este curentul de calcul al circuitului, In curentul nominal al aparatului (sau curentul de reglaj Ir la aparatele reglabile), Iadm curentul admisibil al conductorului cu coeficienții de corecție, iar I2 curentul convențional de declanșare (1,45·In la MCB conform SR EN 60898-1, deci a doua condiție este îndeplinită automat dacă In ≤ Iadm).

Art. 4.3.5.1 — capacitatea de rupere trebuie să fie cel puțin egală cu curentul de scurtcircuit prezumat la locul de instalare; se admite una mai mică numai dacă în amonte există un aparat cu capacitatea necesară, cu caracteristici coordonate (filiație).

Art. 4.3.5.2 — scurtcircuitul trebuie întrerupt înainte ca conductorul să atingă temperatura maximă admisibilă: √t = k·S / I (t în s, S în mm², I curentul de scurtcircuit în A, k din tabelul 5.13).

Art. 5.3.4.0.3 — în circuitele monofazate se prevăd dispozitive bipolare (2P sau 1P+N); în locuințe, întreruptoare bipolare cu protecție la suprasarcină și scurtcircuit cel puțin pe conductorul de fază (1P+N).

Art. 5.3.4.3 — alegerea dispozitivelor de protecție la supracurent se face conform subcap. 4.3 și standardelor SR EN 60269 (siguranțe), SR EN 60898 și SR EN 60947 (întreruptoare).

3. MCCB — întreruptorul automat în carcasă turnată

MCCB (Moulded Case Circuit Breaker), numit în practică și întreruptor compact, este întreruptorul automat pentru curenți mari, fabricat după SR EN 60947-2 (aparataj industrial). Face aceleași două funcții ca MCB-ul (suprasarcină + scurtcircuit), dar pe o gamă de curenți și de capacități de rupere mult mai mare și cu declanșatoare reglabile.

17,5 mm MCB SR EN 60898-1 · uz casnic și similar In : 0,5 … 125 A Icn : 3 … 25 kA (uzual 6–10) Reglaj: fix (curbă B/C/D) Poli : 1P … 4P Montaj: șină DIN 35 mm circuite finale: iluminat, prize, boiler, plită, receptoare mici ≈ 90 … 300 mm reglaje Ir, Isd, Ii MCCB SR EN 60947-2 · industrial In : 16 … 1600 A Icu : 16 … 100 kA (până la 200) Reglaj: termic + magnetic / electronic reglabil Poli : 3P, 4P (și 1P, 2P) Montaj: placă / șasiu întreruptor general, coloane, motoare mari, tablouri industriale
Fig. 2. Ordinul de mărime al celor două familii. Un MCCB tipic (de exemplu Schneider Compact NSX100 … NSX630, Schrack MC1 … MC3) are borne pentru cabluri de 16 … 300 mm² sau bare și un declanșator cu butoane rotative sau afișaj pentru reglaje.
carcasă din rășină termorigidă (moulded case) — pereți despărțitori între poli bornă amonte (cablu / bară) contact fix contact mobil (braț rotativ, deschis de forțele electrodinamice la scurtcircuit — limitare de curent) cameră de stingere mecanism cu acumulare de energie (arcuri, clichet, zăvor) manetă (I / 0 / declanșat) bară de declanșare comună celor 3 poli bloc declanșator (trip unit) interschimbabil: termic-magnetic sau electronic bimetal → Ir (suprasarcină) electromagnet → Im / Isd (scurtcircuit) Ir Im — reglaje pe față bornă aval locaș accesorii bobină MX (deschidere) bobină MN (tens. minimă) contacte OF / SD / SDE motorizare
Fig. 2b. Secțiune schematică printr-un pol de MCCB cu declanșator termic-magnetic (după construcția uzuală Compact NSX / Tmax / MC). Deosebiri față de MCB: contact mobil pe braț rotativ, deschis direct de forțele electrodinamice la scurtcircuit (limitare de curent, deci Icu mare), bloc declanșator separat și interschimbabil cu reglaje pe față, bară de declanșare comună celor trei poli și locaș pentru accesorii. Pentru fotografii de catalog vezi lista de la „Surse cu imagini”.

Fotografii — MCCB

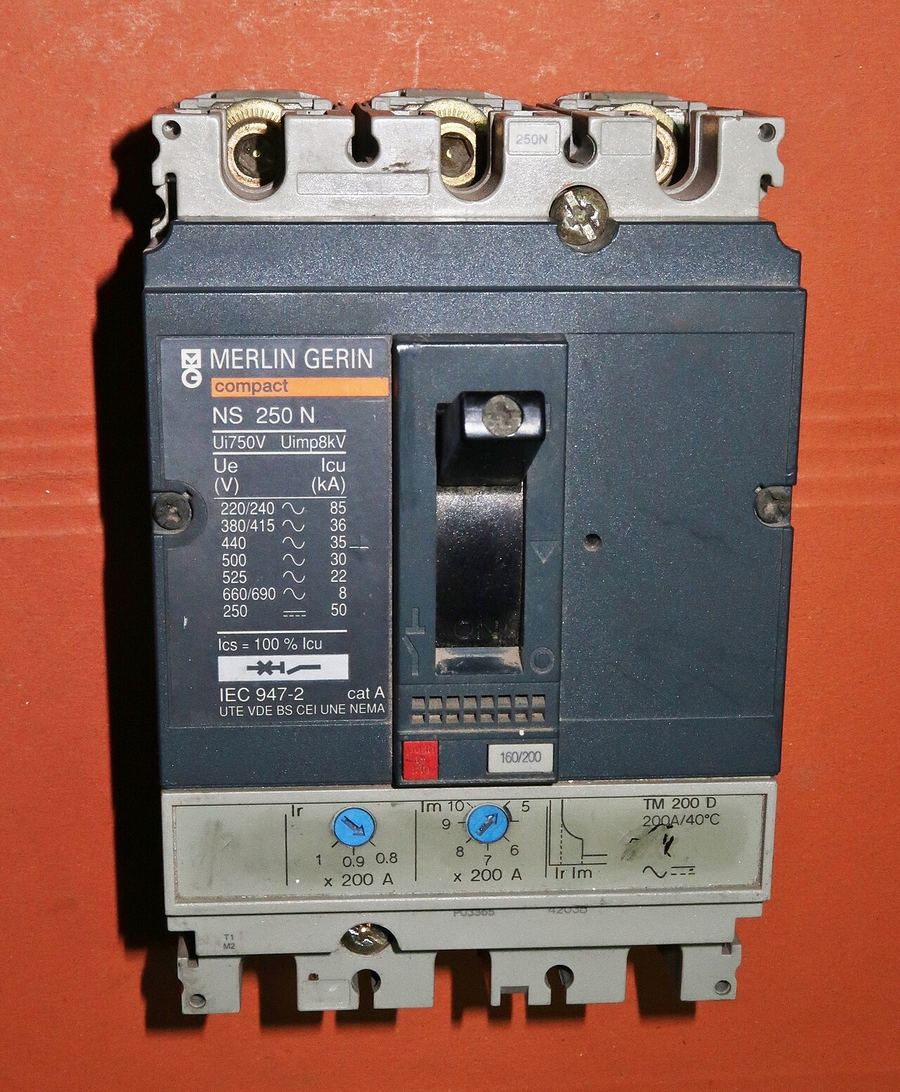

<b>Foto 7.</b> Merlin Gerin Compact NS250N, 3P, declanșator TM 200 D: jos se văd
Foto 7. Merlin Gerin Compact NS250N, 3P, declanșator TM 200 D: jos se văd cele două butoane rotative de reglaj — Ir (termic, 0,8 … 1 × 200 A) și Im (magnetic, 5 … 10 × Ir). Pe etichetă: tabelul Icu (kA) în funcție de tensiune, conform IEC 947-2.

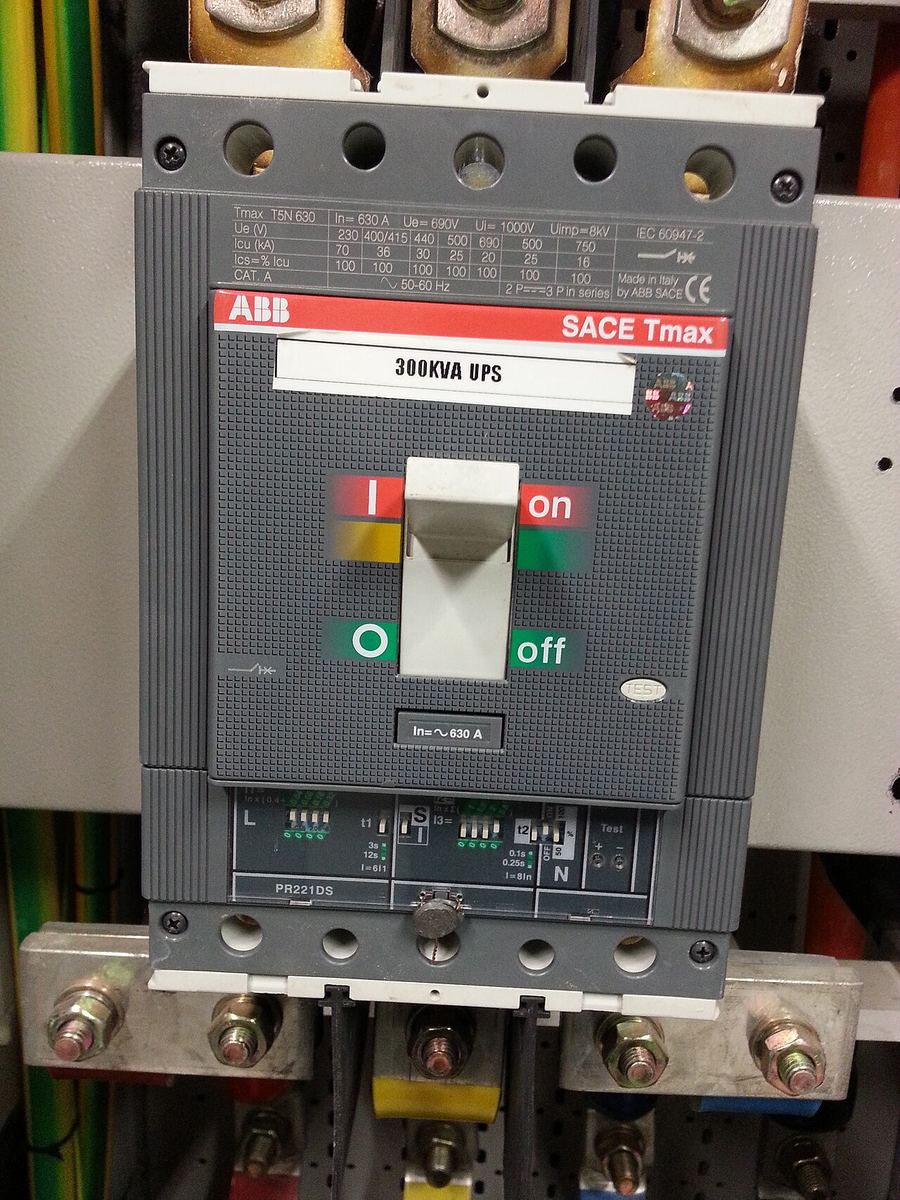

<b>Foto 8.</b> ABB SACE Tmax 630 A montat ca întreruptor general pentru un UPS d
Foto 8. ABB SACE Tmax 630 A montat ca întreruptor general pentru un UPS de 300 kVA: borne pentru bare, declanșator electronic, buton roșu „declanșat”.

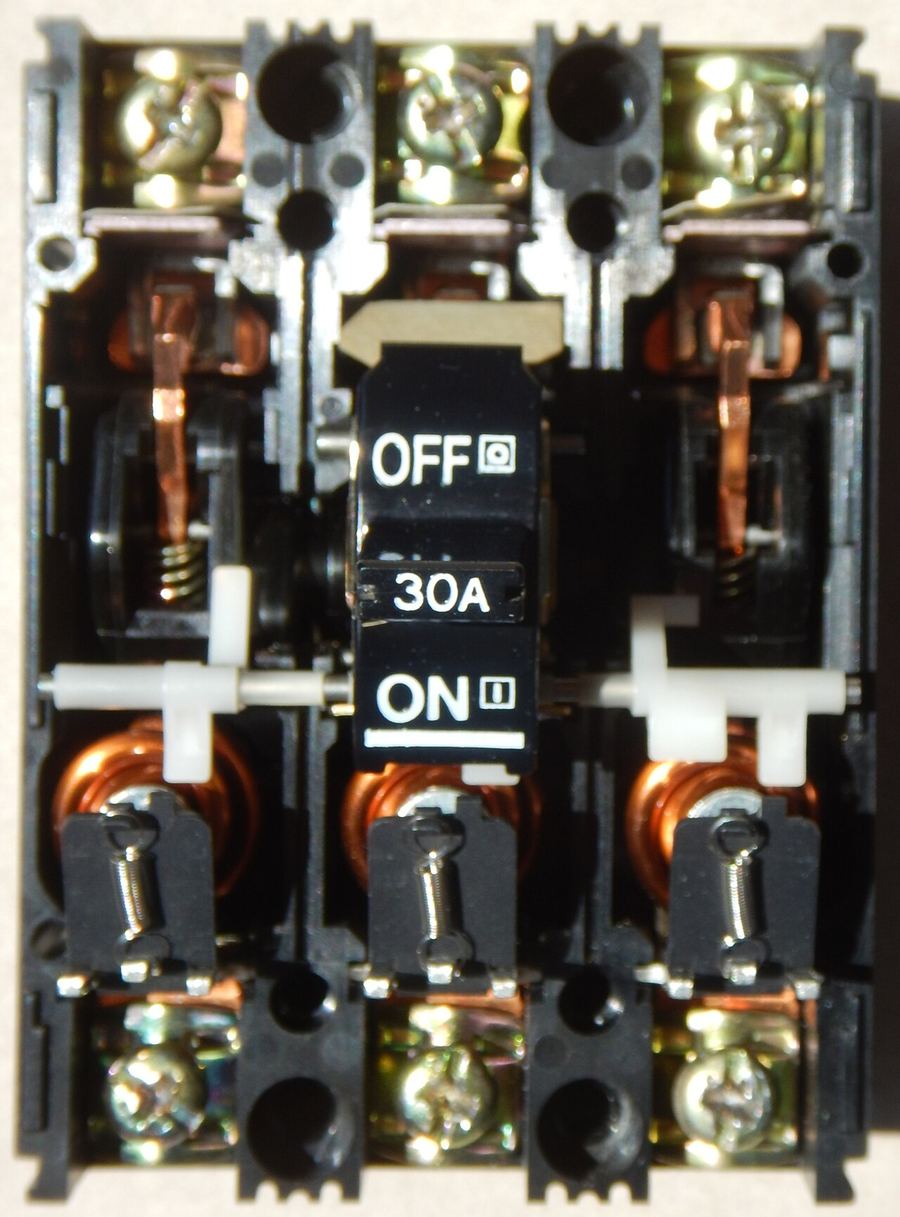

<b>Foto 9.</b> MCCB tripolar mic (30 A), cu capacul scos: cele trei căi de curen
Foto 9. MCCB tripolar mic (30 A), cu capacul scos: cele trei căi de curent identice — borne masive cu șurub, contacte în camere separate de bariere izolante, bobine de cupru ale declanșatoarelor magnetice (jos) și bara comună a mecanismului care leagă cei trei poli (manevră simultană, I7 art. 5.3.4.0.2).

Ce înseamnă „declanșator reglabil”

La un MCCB se pot regla, în funcție de model:

Din această cauză, în relația din I7 art. 4.3.2.1.3, la aparatele reglabile se folosește Ir în locul lui In.

Accesorii care nu există la MCB (sau există limitat)

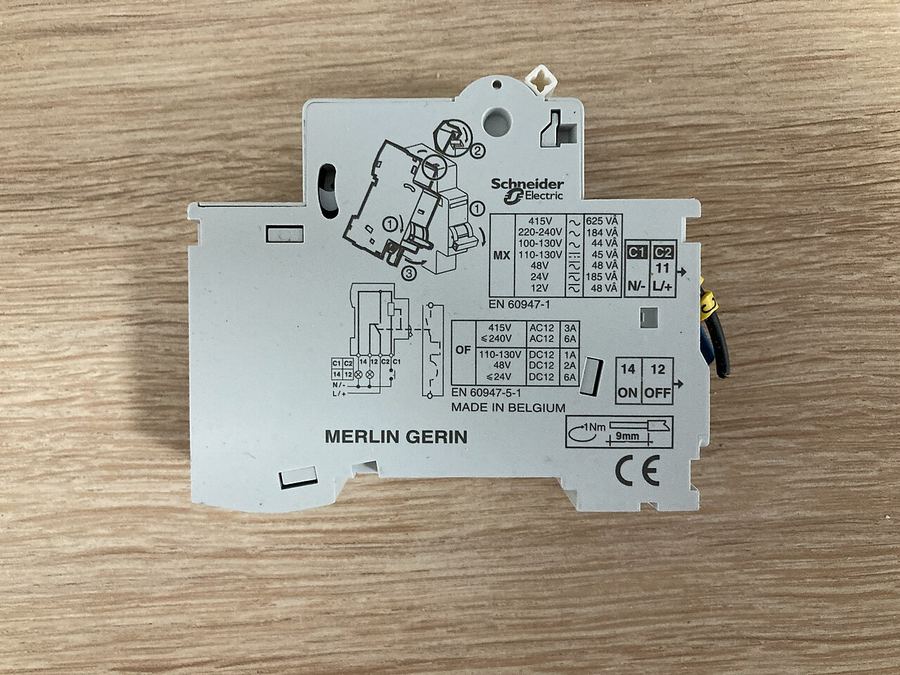

<b>Foto 10.</b> Bobină de declanșare MX (Merlin Gerin) — accesoriul care se mont
Foto 10. Bobină de declanșare MX (Merlin Gerin) — accesoriul care se montează lateral pe un MCB sau MCCB pentru deschidere de la distanță: alimentată la 12 … 415 V, împinge mecanismul aparatului în poziția deschis. Pe etichetă, schema de racordare și contactul auxiliar OF.
Sursa: Wikimedia Commons — File:Circuit_breaker_IMG_8455.JPG · autor: 01x07x2022000 · licență: CC0
CriteriuMCBMCCB
StandardSR EN 60898-1SR EN 60947-2
Curent nominal0,5 … 125 A16 … 1600 A
Capacitate de rupereIcn 3 … 25 kAIcu 16 … 100 kA (max. 200 kA)
Declanșatoaretermic + electromagnetic, fixe (curbe B, C, D)termic-magnetic sau electronic, reglabile (Ir, Isd, Ii, temporizări)
Poli1P, 1P+N, 2P, 3P, 3P+N, 4P3P, 4P (1P și 2P mai rar)
Montajșină DIN 35 mmplacă de montaj, șasiu, debroșabil
Comandă la distanțăposibilă cu accesorii, rar folosităcurentă (bobine MX/MN, motorizare)
Utilizare tipicăcircuite finale în locuințe, birouri, tablouri secundareîntreruptor general de tablou, coloane, motoare mari, industrie

4. DDR — dispozitivul de protecție la curent diferențial rezidual

Pentru aceeași familie de aparate circulă mai multe prescurtări. Iată ce înseamnă fiecare:

RCD

Residual Current Device — termenul generic pentru orice aparat care detectează curentul diferențial rezidual. În I7 se numește DDR (dispozitiv de protecție la curent diferențial rezidual).

RCCB

Residual Current Circuit Breaker — DDR fără protecție la supracurent (SR EN 61008-1). În limbaj curent: „întreruptor diferențial” sau „diferențial simplu”. Trebuie protejat în amonte de un MCB sau de siguranțe.

RCBO

Residual Current circuit Breaker with Overcurrent protection — DDR cu protecție la supracurent integrată (SR EN 61009-1). În limbaj curent: „disjunctor diferențial”, „diferențial combinat”.

„RCB”, „ELCB”

Prescurtări întâlnite în cataloage și pe internet, nestandardizate (nu apar în SR EN 61008, SR EN 61009 sau I7). „ELCB” desemnează de regulă aparatele vechi cu declanșare la tensiune de defect, înlocuite azi de DDR. În documentații folosiți DDR / RCCB / RCBO.

L N Δ releu de declanșare Transformator de curent toroidal L și N trec prin același miez înfășurare secundară receptor I1 → ← I2 defect de izolație sau atingere IΔ normal: I1 − I2 = 0 → nu declanșează defect: I1 − I2 = IΔ ≥ IΔn → declanșează
Fig. 3. Principiul DDR. Conductorul de fază și cel neutru trec prin același miez toroidal. Cât timp curentul care pleacă prin L este egal cu cel care se întoarce prin N, fluxurile se anulează și în secundar nu apare tensiune. Când o parte din curent (IΔ) se scurge la pământ, apare un flux rezultant, releul de declanșare este alimentat și contactele se deschid. Conductorul de protecție PE nu trece prin tor (I7 art. 5.3.4.1.2.1 c).

Fotografii — construcția reală a unui DDR (RCCB)

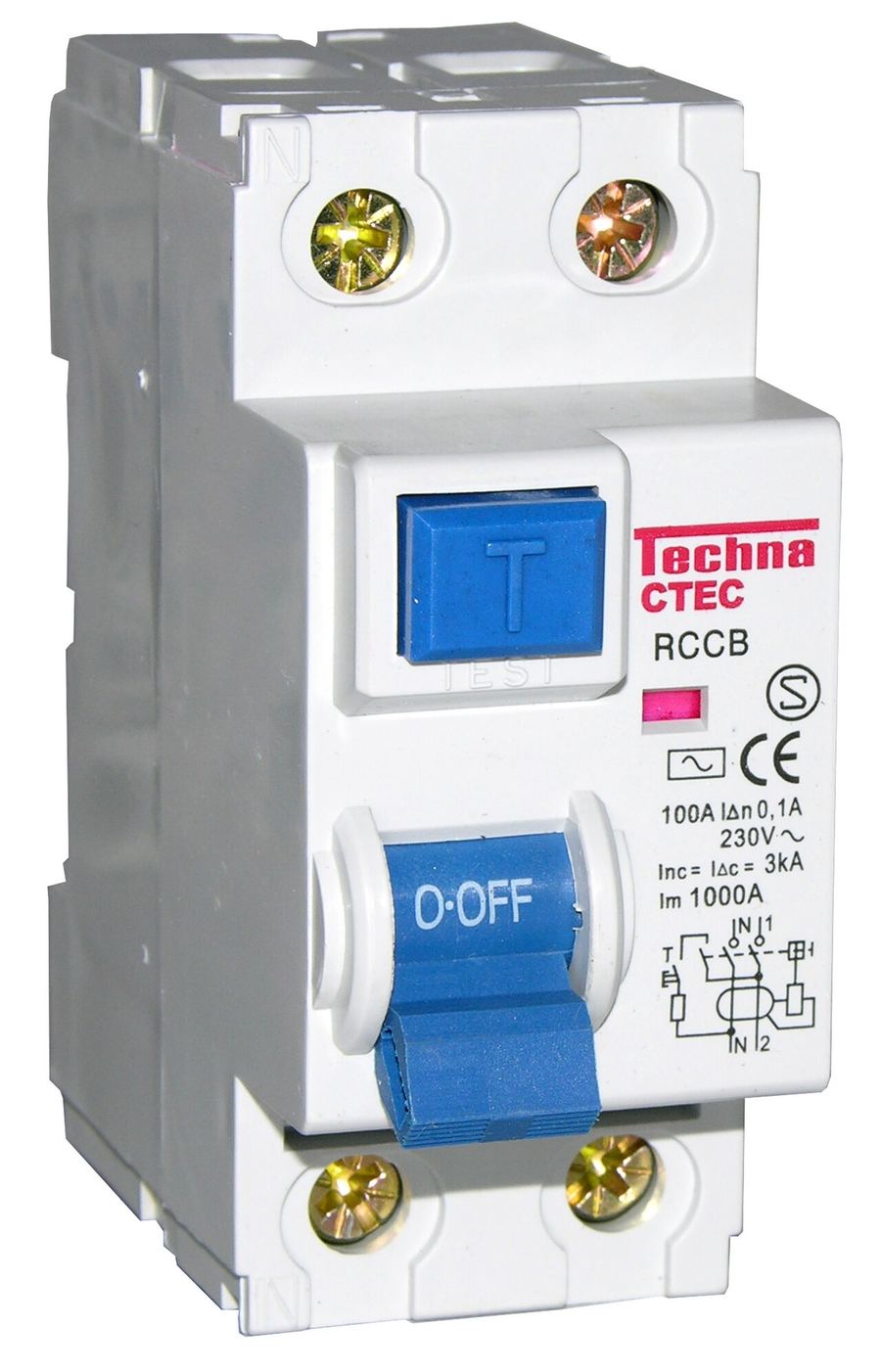

<b>Foto 11.</b> RCCB 2P, 100 A, IΔn = 100 mA (tip AC, marcaj ~), cu butonul de t
Foto 11. RCCB 2P, 100 A, IΔn = 100 mA (tip AC, marcaj ~), cu butonul de test T. Pe carcasă: schema internă (tor + releu + buton test) și Inc = IΔc = 3 kA — capacitatea de rupere condiționată, valabilă numai cu siguranță/MCB în amonte.
Sursa: Wikimedia Commons — File:Residual_current_device_2pole.jpg · autor: Jimbob82 · licență: domeniu public

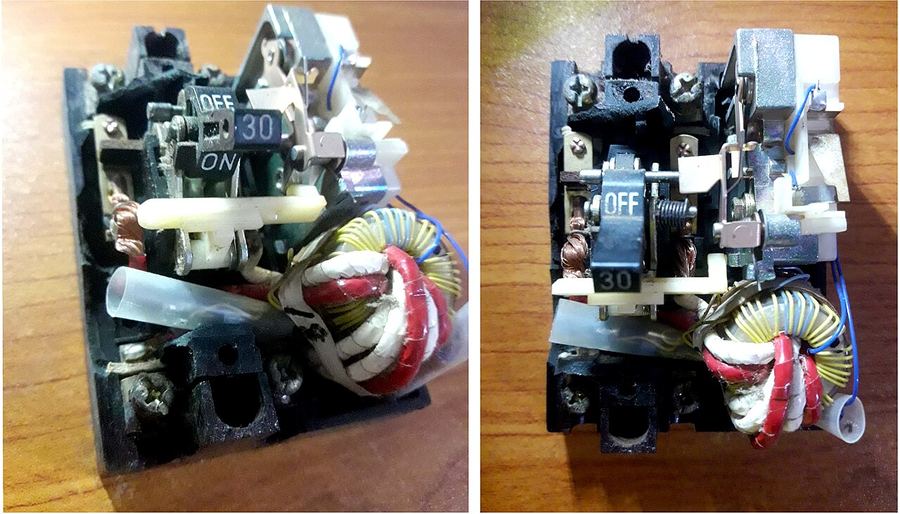

<b>Foto 12.</b> RCCB vechi, deschis: se vede clar <b>torul</b> (transformatorul
Foto 12. RCCB vechi, deschis: se vede clar torul (transformatorul de curent sumator) prin care trec conductoarele L și N (fire roșu/alb) și înfășurarea secundară (fir subțire) spre releul de declanșare. PE nu trece prin tor.
Sursa: Wikimedia Commons — File:Old_Rccb_Breaker.jpg · autor: Devinda Vimesh · licență: CC BY-SA 4.0

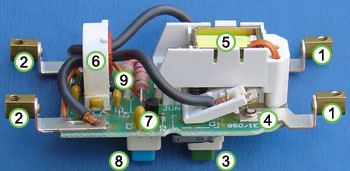

<b>Foto 13.</b> Interiorul unui RCCB, reperele numerotate:
Foto 13. Interiorul unui RCCB, reperele numerotate:
  1. borne de intrare
  2. borne de ieșire
  3. buton de reanclanșare
  4. contacte
  5. releul electromagnetic de declanșare
  6. torul (bobina de detecție)
  7. circuitul de amplificare
  8. butonul de test
  9. rezistorul / firul de test
Sursa: Wikimedia Commons — File:ResidualCurrentCircuitBreak.jpg · autor: Ali@gwc.org.uk · licență: CC BY-SA 3.0

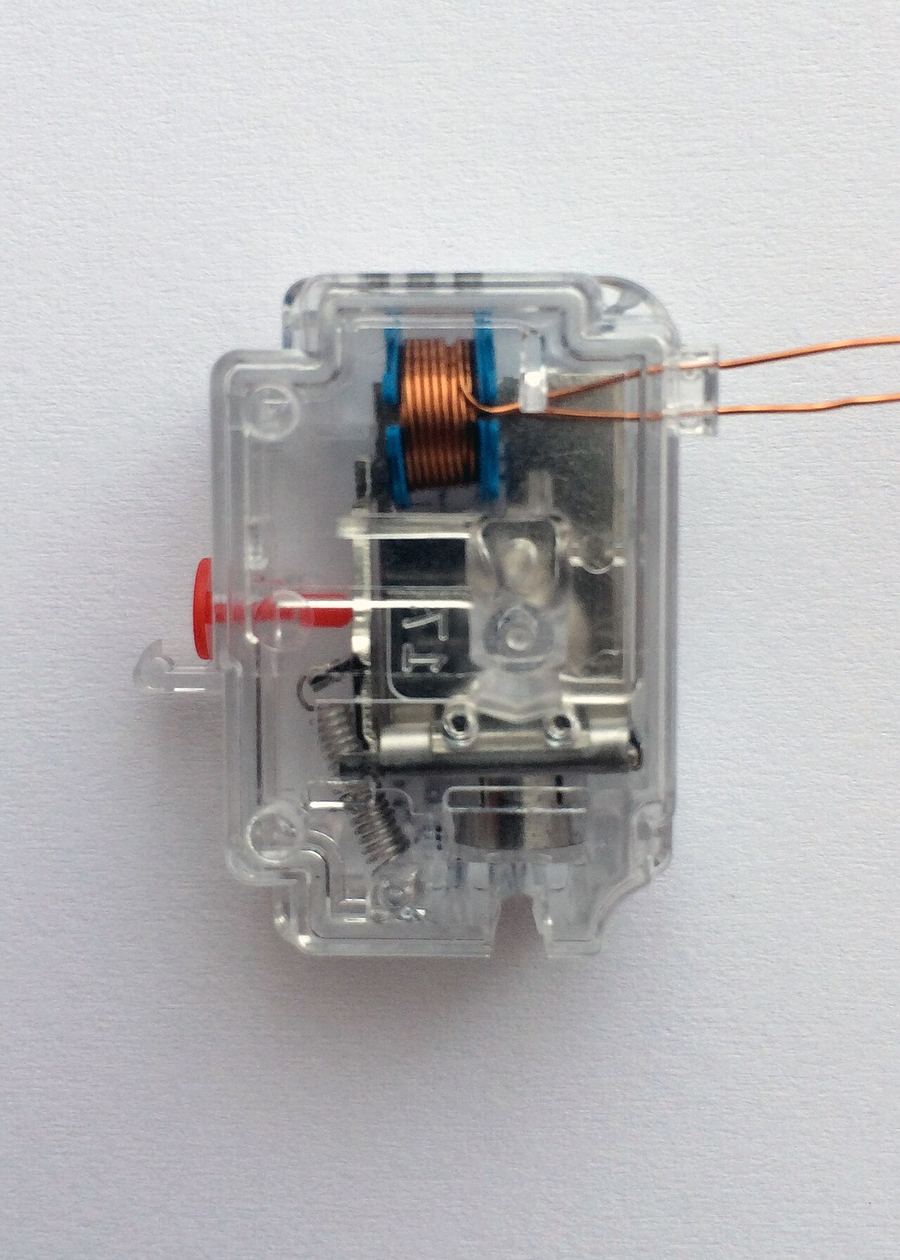

<b>Foto 14.</b> Releul de declanșare al unui DDR, în carcasă transparentă: magne
Foto 14. Releul de declanșare al unui DDR, în carcasă transparentă: magnet permanent, armătură menținută de câmpul magnetului și o bobină minusculă alimentată din secundarul torului. Un curent de câțiva mA în bobină slăbește câmpul, arcul eliberează armătura și tija roșie lovește clichetul mecanismului. Nu are nevoie de tensiune auxiliară (DDR „electromecanic”, independent de tensiunea rețelei).
Sursa: Wikimedia Commons — File:Fi_relé_leoldó_elektromechanikai_modulja.jpg · autor: Szab · licență: domeniu public

Curentul diferențial nominal IΔn

IΔnRolUnde se folosește
10 mAprotecția persoanelor, sensibilitate mărităsăli de clasă, laboratoare de școală, spitale, piscine
30 mAprotecția persoanelor (protecție suplimentară la atingere directă și indirectă)prize ≤ 20 A, echipamente mobile în exterior ≤ 32 A, băi, locuințe — I7 art. 4.1.5.2.1, 7.1.3.5
100 mAprotecție la defect + selectivitate intermediarăcircuite de prize > 32 A (I7 art. 7.5.2.1)
300 mAprotecția împotriva incendiului și protecție la defect (atingere indirectă)la branșament / tablou general — I7 art. 4.2.2.8; obligatoriu la școli, spitale, comerț, turism, construcții din lemn etc.
500 mA … 1 Aprotecție la defect, selectivitate în amontetablouri generale industriale, tip S sau cu temporizare (I7 art. 4.1.5.2.8)

Tipul DDR după forma curentului de defect

Normativ I7-2011

Definiție (cap. 6) — curent diferențial rezidual: suma fazorială a valorilor curenților în toate conductoarele active, la același timp, într-un punct dat al circuitului.

Art. 4.1.5.2.1 — în sistemele de tensiune alternativă trebuie prevăzută protecție suplimentară prin DDR cu IΔn ≤ 30 mA pentru: prizele de utilizare generală cu In ≤ 20 A folosite de persoane obișnuite (excepții: prize sub supravegherea personalului calificat și prize dedicate unui anumit echipament) și echipamentele mobile cu In ≤ 32 A pentru utilizări în exterior.

Art. 4.1.5.2.2 – 4.1.5.2.3 — DDR ≤ 30 mA este recunoscut ca protecție suplimentară, dar nu ca mijloc unic de protecție; nu înlocuiește măsurile de bază (legare la pământ, întrerupere automată).

Art. 4.1.5.2.4 — valorile normalizate IΔn: 6 – 10 – 30 – 100 – 300 – 500 mA și 1 A.

Art. 4.1.5.2.5 – 4.1.5.2.6 — clasificarea tip AC, A (casnic, SR EN 61008-1 / 61009-1) și B (industrial, SR EN 60947-2).

Art. 4.1.5.2.7 — DDR de uz general: timp de declanșare 40 … 300 ms; tip „S” (selectiv, temporizat): 150 … 500 ms.

Art. 4.1.4.1.11 — DDR nu se utilizează în rețele TN-C; în TN-C-S se montează numai pe partea TN-S. Dacă se folosește DDR pentru protecție la defect, circuitul trebuie protejat și la supracurent conform cap. 4.3.

Art. 4.1.4.1.14 — în rețele TT: Ra · IΔn ≤ 50 V (Ra = rezistența prizei de pământ + conductor de protecție). Exemplu: cu DDR de 300 mA, Ra ≤ 166 Ω; cu 30 mA, Ra ≤ 1666 Ω.

Art. 4.2.2.8 — pentru diminuarea riscului de incendiu: DDR ≤ 300 mA la branșament sau punct de alimentare; obligatoriu la clădiri de învățământ, sănătate, comerț, turism, construcții din lemn, depozite de mărfuri combustibile, săli aglomerate, clădiri înalte etc.

Art. 4.2.2.9 — protecție diferențială obligatorie pe circuitele receptoarelor electronice care funcționează nesupravegheate (fax, calculatoare, TVCI, antiefracție).

Art. 5.3.4.1.2.1 — DDR trebuie să întrerupă toate conductoarele active; niciun conductor de protecție nu trece prin tor; circuitele se împart astfel încât curenții de fugă din funcționarea normală să nu producă declanșări intempestive.

Art. 5.3.4.1.2.3 — în locuințe, DDR este măsură tehnică principală de protecție (HG 1146/2006).

Art. 7.1.3.5 — în încăperi cu cadă sau duș: toate circuitele protejate prin DDR ≤ 30 mA.

5. RCBO — întreruptorul automat diferențial combinat

RCBO reunește într-un singur aparat (SR EN 61009-1) un MCB și un DDR: protejează circuitul la suprasarcină, la scurtcircuit și persoanele/instalația la curent de defect. Se montează pe fiecare circuit final în parte, deci un defect pe un circuit nu scoate din funcțiune restul instalației.

MCB SR EN 60898-1 ● suprasarcină (termic) ● scurtcircuit (magnetic) ○ curent de defect + RCCB (DDR) SR EN 61008-1 ○ suprasarcină ○ scurtcircuit ● curent de defect (IΔn) = RCBO SR EN 61009-1 ● suprasarcină ● scurtcircuit ● curent de defect ex.: 1P+N, C16, 30 mA, tip A Marcaj tipic pe aparat: curba și In (C16), IΔn (0,03 A), tipul (A / AC), Icn (6000)
Fig. 4. RCBO = MCB + RCCB în aceeași carcasă. Are două praguri de declanșare complet diferite, care nu trebuie confundate: In (ex. 16 A) pentru supracurent și IΔn (ex. 30 mA) pentru curent de defect.

Fotografii — RCBO

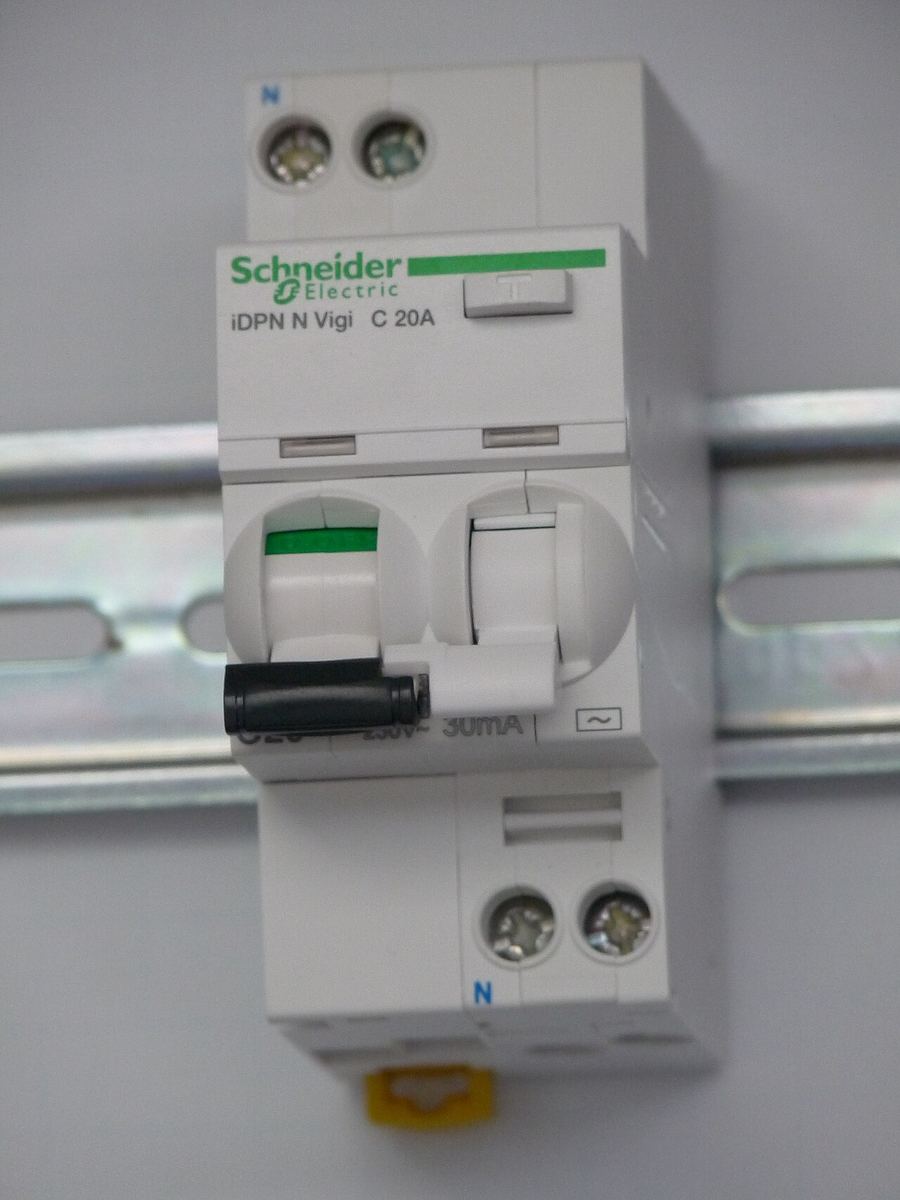

<b>Foto 15.</b> Schneider iDPN N Vigi C20, 30 mA: RCBO 1P+N de 2 module. Partea
Foto 15. Schneider iDPN N Vigi C20, 30 mA: RCBO 1P+N de 2 module. Partea din față este MCB-ul (C20), blocul din spate este diferențialul (Vigi) cu butonul de test; borna N este marcată separat.

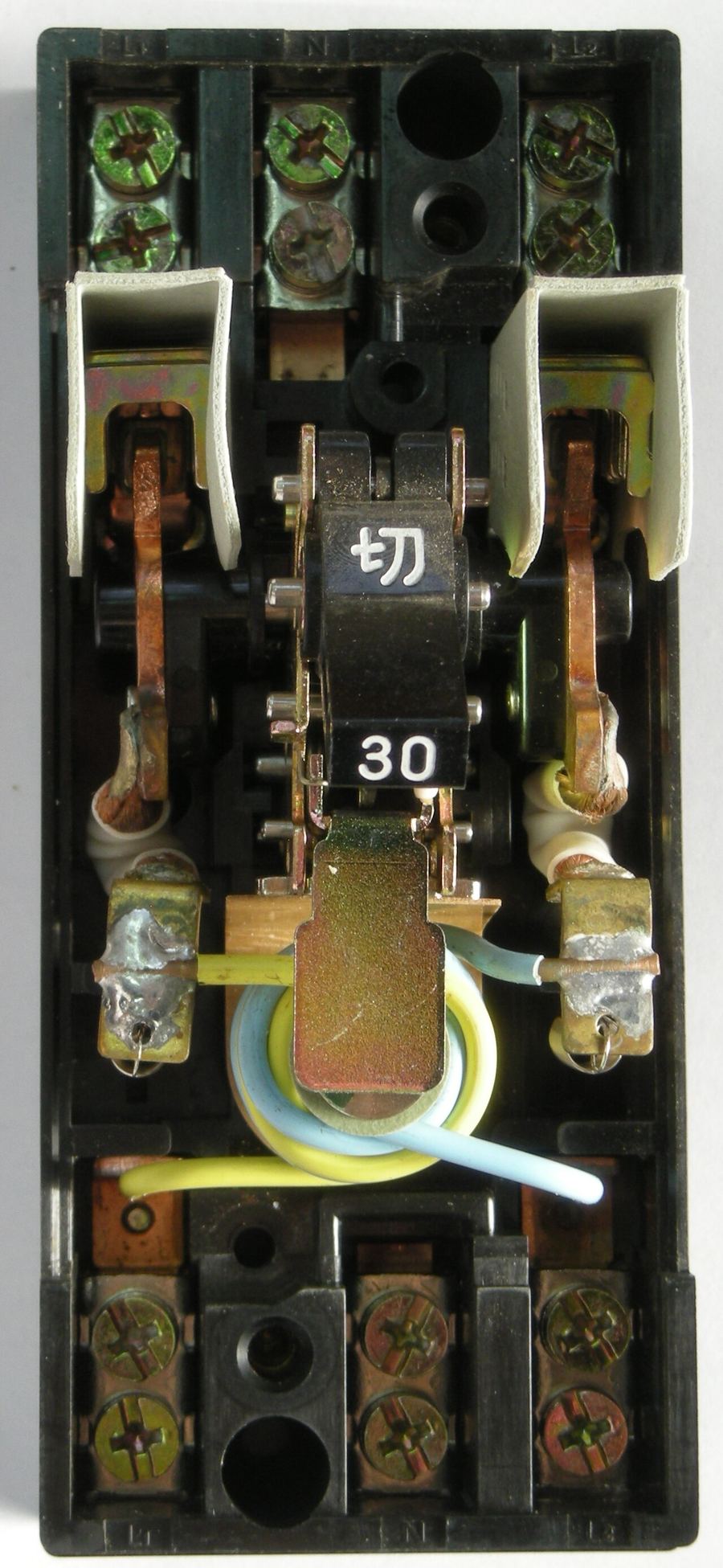

<b>Foto 16.</b> Întreruptor cu protecție diferențială și la supracurent, 30 A, d
Foto 16. Întreruptor cu protecție diferențială și la supracurent, 30 A, deschis: în partea de sus contactele și mecanismul (ca la un MCB), în mijloc torul cu conductoarele L și N (galben/albastru) trecute prin el, iar sub tor placa electronică de amplificare a semnalului diferențial. Este exact combinația MCB + DDR din fig. 4.

RCCB + MCB sau RCBO? Cele două scheme uzuale

A. RCCB comun + MCB pe circuite MCB gen. C40 RCCB 40 A 30 mA tip A B10iluminat C16prize C16prize buc. C20boiler un defect la boiler stinge și iluminatul B. RCBO pe fiecare circuit MCB gen. C40 B1030mAiluminat C1630mAprize C1630mAprize buc. C2030mAboiler defectul la boiler deconectează numai boilerul
Fig. 5. Varianta A este mai ieftină (un singur DDR), dar orice defect sau curent de fugă cumulat declanșează tot grupul. Varianta B costă mai mult, dar oferă selectivitate totală și un curent de fugă „de fond” mai mic pe fiecare aparat. În varianta A, RCCB-ul trebuie să aibă In ≥ In al aparatului din amonte și să fie protejat de acesta la scurtcircuit, deoarece RCCB-ul nu se autoprotejează (SR EN 61008-1, I7 art. 4.1.4.1.11).

6. Selectivitatea dispozitivelor diferențiale

Când se pun în serie două DDR (de exemplu 300 mA la branșament și 30 mA pe circuitele finale), trebuie ca la un defect să declanșeze numai cel din aval. Condițiile din I7 sunt două, îndeplinite simultan: raportul curenților IΔn ≥ 3 și aparatul din amonte de tip „S” (temporizat).

MCCB + DDR 1 A, temporizat tablou general (SR EN 60947-2) Δt reglat, ex. 300 ms RCCB tip S 300 mA tablou secundar / branșament (art. 4.2.2.8) declanșare 150 … 500 ms RCBO uz general 30 mA circuit final (art. 4.1.5.2.1) declanșare ≤ 40 … 300 ms, netemporizat receptoare Condiții de selectivitate (I7 art. 4.1.5.2.8) 1. amperometrică: IΔn amonte / IΔn aval ≥ 3 300 / 30 = 10 ✓ 1000 / 300 = 3,3 ✓ 2. cronometrică: aparatul din amonte de tip „S” sau cu temporizare reglată 3. în rețea TT: Ra · IΔn ≤ 50 V calculat cu IΔn al aparatului din amonte
Fig. 6. Schema cu trei niveluri de selectivitate descrisă în I7 art. 4.1.5.2.8 (fig. 4.2 din normativ): 30 mA uz general → 300 mA tip S → 1 A cu temporizare definită. Un defect pe circuitul final este eliminat de RCBO-ul de 30 mA înainte ca aparatele din amonte să ajungă la timpul lor de declanșare.
Normativ I7-2011

Art. 4.3.7.1 — când mai multe dispozitive de protecție sunt înseriate, caracteristicile lor se aleg astfel încât să funcționeze numai protecția cea mai apropiată de defect, fără a scoate din funcțiune întreaga instalație (la siguranțe fuzibile: cel puțin două trepte între curenții nominali). Se cere corelarea cu protecția din instalația de racord a furnizorului.

Art. 4.3.6.1 — un singur aparat asigură atât protecția la suprasarcină cât și la scurtcircuit dacă îndeplinește condițiile de la 4.3.3 și are capacitatea de rupere ≥ curentul de scurtcircuit prezumat (4.3.5.1). Acesta este cazul MCB, MCCB și RCBO.

7. Tabel de sinteză

AparatStandardSuprasarcinăScurtcircuitCurent de defectCurent nominalCapacitate de rupereUnde se montează
MCBSR EN 60898-1dada—0,5 … 125 A3 … 25 kAcircuite finale, tablouri de distribuție
MCCBSR EN 60947-2da (reglabil)da (reglabil)— (opțional bloc Vigi / DDR atașabil)16 … 1600 A16 … 100 (200) kAîntreruptor general, coloane, industrie
RCCB (DDR)SR EN 61008-1——da (IΔn 10 mA … 1 A)16 … 125 AIcn condițional 6 … 10 kA, numai cu protecție în amonteîn amonte de un grup de MCB
RCBOSR EN 61009-1dadada6 … 63 A6 … 10 kApe fiecare circuit final

Regulă de alegere pe scurt

  1. Pe orice circuit: protecție la supracurent dimensionată după I7 art. 4.3.2.1.3 (Ic ≤ In ≤ Iadm) și 4.3.5.1 (capacitate de rupere ≥ Isc prezumat).
  2. Prize ≤ 20 A, echipamente mobile exterioare, băi, locuințe: în plus DDR ≤ 30 mA, tip A (art. 4.1.5.2.1, 7.1.3.5, 5.3.4.1.2.3).
  3. La branșament / tablou general, în clădirile enumerate la art. 4.2.2.8: DDR ≤ 300 mA, tip S pentru selectivitate cu cele de 30 mA.
  4. Curenți peste 125 A sau cerințe de reglaj, motorizare, selectivitate cronometrică: MCCB.
  5. DDR niciodată în TN-C; PE nu trece prin tor; în TT verificați Ra · IΔn ≤ 50 V.

8. Test de verificare

Răspundeți pe caiet. Se punctează și justificarea, nu doar rezultatul.

  1. Ce funcții de protecție asigură un MCB? Dar un RCCB? Dar un RCBO?
  2. Un MCB C16 are Icn = 6 kA. Ce înseamnă „C” și ce înseamnă „6 kA”? Între ce valori de curent declanșează instantaneu?
  3. Un circuit de prize are curentul de calcul Ic = 14 A și conductor de 2,5 mm² Cu cu Iadm = 21 A (după corecții). Alegeți In al întreruptorului și verificați condițiile din I7 art. 4.3.2.1.3.
  4. De ce nu trece conductorul PE prin torul unui DDR? Ce s-ar întâmpla dacă ar trece?
  5. Într-o rețea TT, priza de pământ are Ra = 120 Ω. Se poate folosi un DDR de 300 mA pentru protecția la defect? Dar unul de 500 mA? (art. 4.1.4.1.14)
  6. Într-un tablou avem un RCCB de 300 mA la intrare și RCBO de 30 mA pe circuite. Ce condiții trebuie să îndeplinească RCCB-ul de la intrare ca să nu declanșeze el primul la un defect pe un circuit final?
  7. Enumerați trei situații în care I7 impune DDR de cel mult 30 mA.
  8. Prin ce se deosebește un MCCB de un MCB din punct de vedere al: curentului nominal, capacității de rupere, reglajelor, montajului?
  9. Ce tip de DDR (AC, A, F, B) alegeți pentru: (a) prize obișnuite în locuință; (b) o stație de încărcare auto trifazată; (c) o pompă de căldură cu convertizor monofazat?
  10. De ce un RCCB trebuie să aibă în amonte un MCB sau siguranțe, iar un RCBO nu?

Surse cu imagini de catalog (secțiuni și vederi explodate)

Fotografiile de catalog ale producătorilor sunt protejate prin drept de autor și nu sunt încorporate în pagină; le puteți deschide direct la sursă, iar la clasă pot fi proiectate cu menționarea acesteia:

Bibliografie

  1. Schneider Electric, What is the difference between MCB, MCCB, RCB, RCD, RCCB and RCBO? — punct de plecare; valorile numerice au fost verificate după standardele SR EN.
  2. Normativ I7-2011 pentru proiectarea, execuția și exploatarea instalațiilor electrice aferente clădirilor (aprobat prin Ordinul MDRT nr. 2741/2011, M.Of. nr. 802 bis/2011); articolele citate: 4.1.4.1.11, 4.1.4.1.14, 4.1.5.2.1 – 4.1.5.2.8, 4.2.2.8, 4.2.2.9, 4.3.1.1, 4.3.1.2, 4.3.2.1.3, 4.3.5.1, 4.3.5.2, 4.3.6.1, 4.3.7.1, 5.3.4.0.3, 5.3.4.1.2.1, 5.3.4.1.2.3, 5.3.4.3, 7.1.3.5, 7.5.2.1. Text consultat: arya.ro. Notă: normativul a fost completat prin Ordinul 959/2023 (AFDD, art. 4.2.2.10 – 4.2.2.12); verificați ediția în vigoare.
  3. Fotografiile aparatelor provin de pe Wikimedia Commons; autorul și licența (CC BY / CC BY-SA / CC0 / domeniu public) sunt indicate sub fiecare fotografie. Schemele (fig. 1–6) sunt desene originale.
  4. SR EN 60898-1 (MCB), SR EN 60947-2 (MCCB, DDR industriale), SR EN 61008-1 (RCCB), SR EN 61009-1 (RCBO), SR EN 62423 (DDR tip F și B).
